Prensa de duas bielas a manivela de dupla ação

Modelo KB7040 com potência de 1000/600tf

Parâmetros técnicos

Potência nominal da corrediça deslizante, tf	1000
Folga na distância do curso da corrediça deslizante do PMI, mm	13
Curso corrediça deslizante, mm	1000
Altura fechada da corrediça deslizante, mm	1815
Dimensões da corrediça deslizante, mm da esquerda para a direita da frente para trás	3900 1800
Potência nominal da corrediça de fixação, tf	630
Folga na distância do curso da corrediça de fixação do PMI, mm	6
Curso da corrediça de fixação, mm	800
Altura fechada da corrediça de fixação, mm	1745
Dimensões da corrediça de fixação, mm da esquerda para a direita da frente para trás	4500 2500
Frequência de cursos contínuos, min^-1	12...18
Frequência máxima de cursos únicos de corrediças, min^-1	9...11
Ajustamento da altura fechada, mm	500
Dimensões da placa de apoio, mm da esquerda para a direita da frente para trás	4500 2500
Potência do comando principal do motor elétrico, kW	160
Dimensões exteriores, mm da esquerda para a direita da frente para trás altura acima do nível do piso	7520 5520 10355

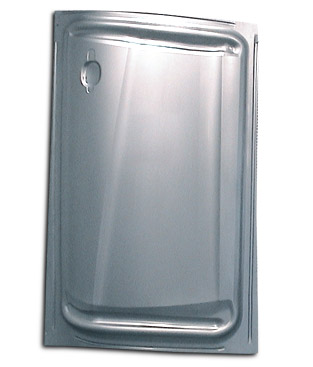

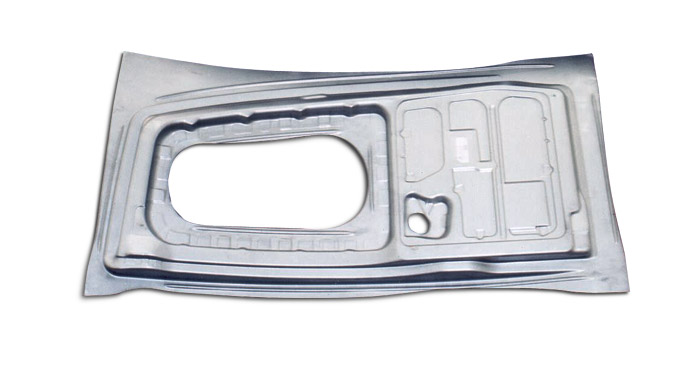

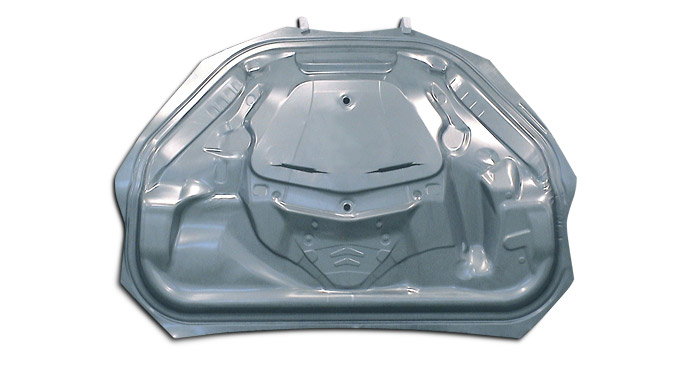

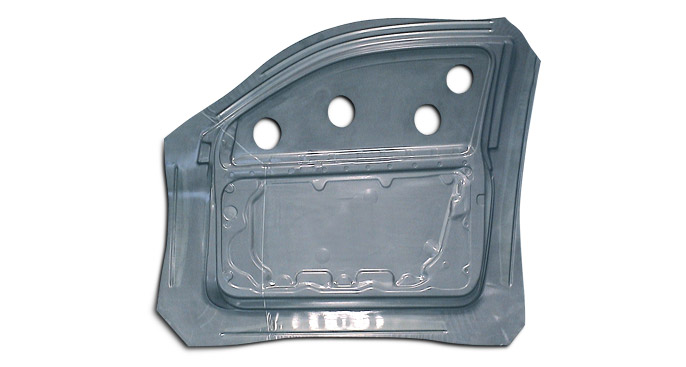

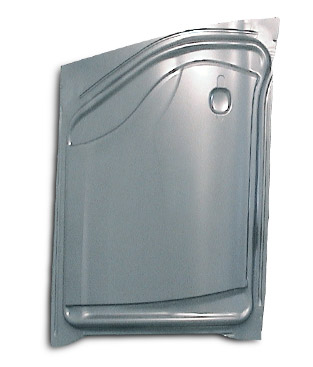

Usada para estampagem de peças de grandes dimensões de chapa fina cuja fabricação exige embutidura profunda com fixação.
