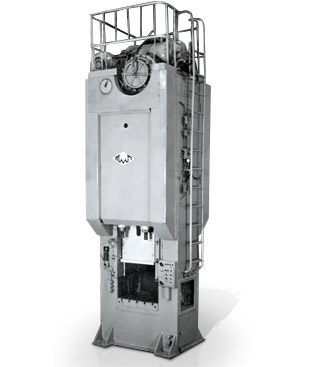

Prensa de Manivela de Dupla Ação

Modelo K04.161.530 com potência de 100/63tf

Parâmetros técnicos

Potência nominal da corrediça deslizante, tf	100
Folga na distância do curso da corrediça deslizante do PMI, mm	13
Curso corrediça deslizante, mm	420
Altura fechada da corrediça deslizante, mm	480
Dimensões da corrediça deslizante, mm da esquerda para a direita da frente para trás	500 500
Potência nominal da corrediça de fixação, tf	63
Folga na distância do curso da corrediça de fixação do PMI, mm	5
Curso da corrediça de fixação, mm	260
Altura fechada da corrediça de fixação, mm	410
Dimensões da corrediça de fixação, mm da esquerda para a direita da frente para trás	660 800
Frequência de cursos contínuos, min-1	16
Frequência máxima de cursos únicos de corrediças, min-1	10
Ajustamento da altura fechada, mm	125
Dimensões da placa de apoio, mm da esquerda para a direita da frente para trás	800 800
Potência do comando principal do motor elétrico, kW	21
Dimensões exteriores, mm da esquerda para a direita da frente para trás altura acima do nível do piso	2300 1850 5250

É prevista a possibilidade de alteração de parâmetros técnicos.

Utilizada para estampagem de chapa em folhas finas simétricas ou artigos ocos com estrutura parecida, que exigem aplicação de operação de estampagem profunda com prensagem da peça.

Peças estampadas na prensa
