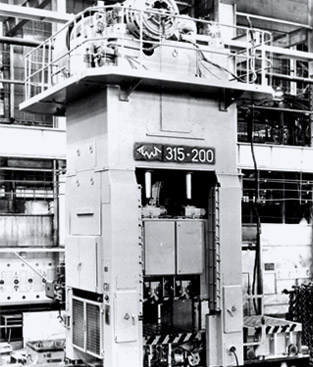

Prensa de Manivela de Dupla Ação

Modelo KB5535 com potência de 315/200tf

Parâmetros técnicos

Potência nominal da corrediça deslizante, tf	315
Folga na distância do curso da corrediça deslizante do PMI, mm	16
Curso corrediça deslizante, mm	630
Altura fechada da corrediça deslizante, mm	720
Dimensões da corrediça deslizante, mm da esquerda para a direita da frente para trás	800 800
Potência nominal da corrediça de fixação, tf	200
Folga na distância do curso da corrediça de fixação do PMI, mm	6
Curso da corrediça de fixação, mm	400
Altura fechada da corrediça de fixação, mm	620
Dimensões da corrediça de fixação, mm da esquerda para a direita da frente para trás	1250 1250
Frequência de cursos contínuos, min-1	10...16
Frequência máxima de cursos únicos de corrediças, min-1	7,5...12
Ajustamento da altura fechada, mm	200
Dimensões da placa de apoio, mm da esquerda para a direita da frente para trás	1250 1250
Potência do comando principal do motor elétrico, kW	71
Dimensões exteriores, mm da esquerda para a direita da frente para trás altura acima do nível do piso	6760 5830 6500

É prevista a possibilidade de alteração de parâmetros técnicos.

Utilizada para estampagem de chapa em folhas finas simétricas ou artigos ocos com estrutura parecida, que exigem aplicação de operação de estampagem profunda com prensagem da peça.

Peças estampadas na prensa
