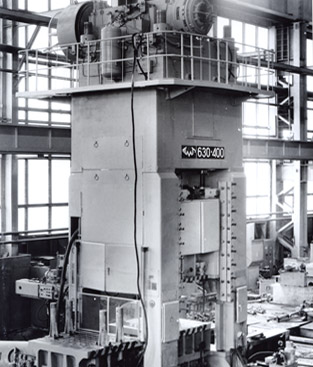

Prensa de Manivela de Dupla Ação

Modelo KB5538 com potência de 630/400tf

Parâmetros técnicos

Potência nominal da corrediça deslizante, tf	630
Folga na distância do curso da corrediça deslizante do PMI, mm	16
Curso corrediça deslizante, mm	800
Altura fechada da corrediça deslizante, mm	900
Dimensões da corrediça deslizante, mm da esquerda para a direita da frente para trás	1000 1000
Potência nominal da corrediça de fixação, tf	400
Folga na distância do curso da corrediça de fixação do PMI, mm	6
Curso da corrediça de fixação, mm	500
Altura fechada da corrediça de fixação, mm	780
Dimensões da corrediça de fixação, mm da esquerda para a direita da frente para trás	1600 1600
Frequência de cursos contínuos, min-1	9...14
Frequência máxima de cursos únicos de corrediças, min-1	10,5
Ajustamento da altura fechada, mm	250
Dimensões da placa de apoio, mm da esquerda para a direita da frente para trás	1600 1600
Potência do comando principal do motor elétrico, kW	90
Dimensões exteriores, mm da esquerda para a direita da frente para trás altura acima do nível do piso	7270 5125 8080

É prevista a possibilidade de alteração de parâmetros técnicos.

Utilizada para estampagem de chapa em folhas finas simétricas ou artigos ocos com estrutura parecida, que exigem aplicação de operação de estampagem profunda com prensagem da peça.

Peças estampadas na prensa
