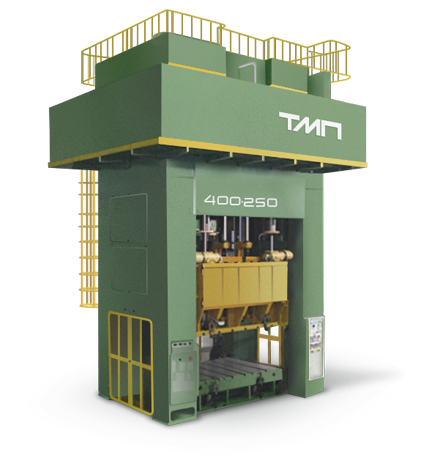

Prensa de duas bielas a manivela de dupla ação

Modelo KB6036 com potência de 400/250tf

Parâmetros técnicos

Potência nominal da corrediça deslizante, tf	400
Folga na distância do curso da corrediça deslizante do PMI, mm	16
Curso corrediça deslizante, mm	630
Altura fechada da corrediça deslizante, mm	1600
Dimensões da corrediça deslizante, mm da esquerda para a direita da frente para trás	2300 1375
Potência nominal da corrediça de fixação, tf	250
Folga na distância do curso da corrediça de fixação do PMI, mm	6
Curso da corrediça de fixação, mm	410
Altura fechada da corrediça de fixação, mm	1390
Dimensões da corrediça de fixação, mm da esquerda para a direita da frente para trás	2750 1830
Frequência de cursos contínuos, min^-1	12...16
Frequência máxima de cursos únicos de corrediças, min^-1	8...12
Ajustamento da altura fechada, mm	320
Dimensões da placa de apoio, mm da esquerda para a direita da frente para trás	2750 1830
Potência do comando principal do motor elétrico, kW	90
Dimensões exteriores, mm da esquerda para a direita da frente para trás altura acima do nível do piso	5950 4750 8530

Usada para estampagem de peças de grandes dimensões de chapa fina cuja fabricação exige embutidura profunda com fixação.
