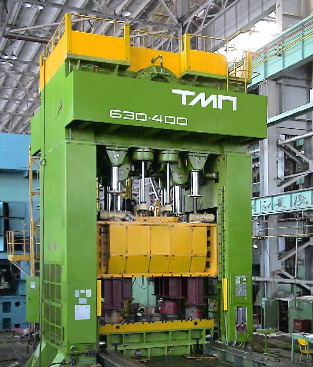

Prensa de duas bielas a manivela de dupla ação

Modelo K7038 com potência de 630/400tf

Parâmetros técnicos

Potência nominal da corrediça deslizante, tf	630
Folga na distância do curso da corrediça deslizante do PMI, mm	16
Curso corrediça deslizante, mm	900
Altura fechada da corrediça deslizante, mm	1800
Dimensões da corrediça deslizante, mm da esquerda para a direita da frente para trás	2800 1600
Potência nominal da corrediça de fixação, tf	400
Folga na distância do curso da corrediça de fixação do PMI, mm	6
Curso da corrediça de fixação, mm	700
Altura fechada da corrediça de fixação, mm	1700
Dimensões da corrediça de fixação, mm da esquerda para a direita da frente para trás	3600 2240
Frequência de cursos contínuos, min^-1	10...18
Frequência máxima de cursos únicos de corrediças, min^-1	6...12
Ajustamento da altura fechada, mm	500
Dimensões da placa de apoio, mm da esquerda para a direita da frente para trás	3600 2240
Potência do comando principal do motor elétrico, kW	110
Dimensões exteriores, mm da esquerda para a direita da frente para trás altura acima do nível do piso	5580 5580 9150

Usada para estampagem de peças de grandes dimensões de chapa fina cuja fabricação exige embutidura profunda com fixação.
