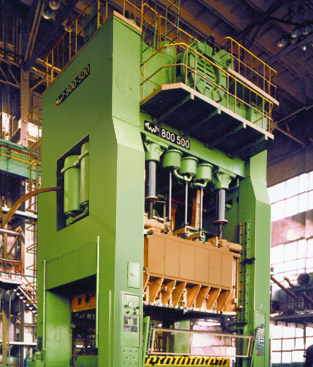

Prensa de duas bielas a manivela de dupla ação

Modelo К7039 com potência de 800/500tf

Parâmetros técnicos

Potência nominal da corrediça deslizante, tf	800
Folga na distância do curso da corrediça deslizante do PMI, mm	16
Curso corrediça deslizante, mm	1000
Altura fechada da corrediça deslizante, mm	1965
Dimensões da corrediça deslizante, mm da esquerda para a direita da frente para trás	3500 1750
Potência nominal da corrediça de fixação, tf	500
Folga na distância do curso da corrediça de fixação do PMI, mm	6
Curso da corrediça de fixação, mm	700
Altura fechada da corrediça de fixação, mm	1815
Dimensões da corrediça de fixação, mm da esquerda para a direita da frente para trás	4000 2400
Frequência de cursos contínuos, min^-1	12...18
Frequência máxima de cursos únicos de corrediças, min^-1	9...13,5
Ajustamento da altura fechada, mm	600
Dimensões da placa de apoio, mm da esquerda para a direita da frente para trás	4000 2400
Potência do comando principal do motor elétrico, kW	160
Dimensões exteriores, mm da esquerda para a direita da frente para trás altura acima do nível do piso	6580 5840 10355

Usada para estampagem de peças de grandes dimensões de chapa fina cuja fabricação exige embutidura profunda com fixação.
